结构加载疲劳试验台
产品概述
该液压系统主要元件精选了国内外优质品牌,采用模块化设计,液压回路采用了集成油路块式和叠加阀结构。液压系统总体结构先进、合理、可靠、易于维修,符合GB/T3766-2001《液压系统通用技术条件》中的各项技术要求。

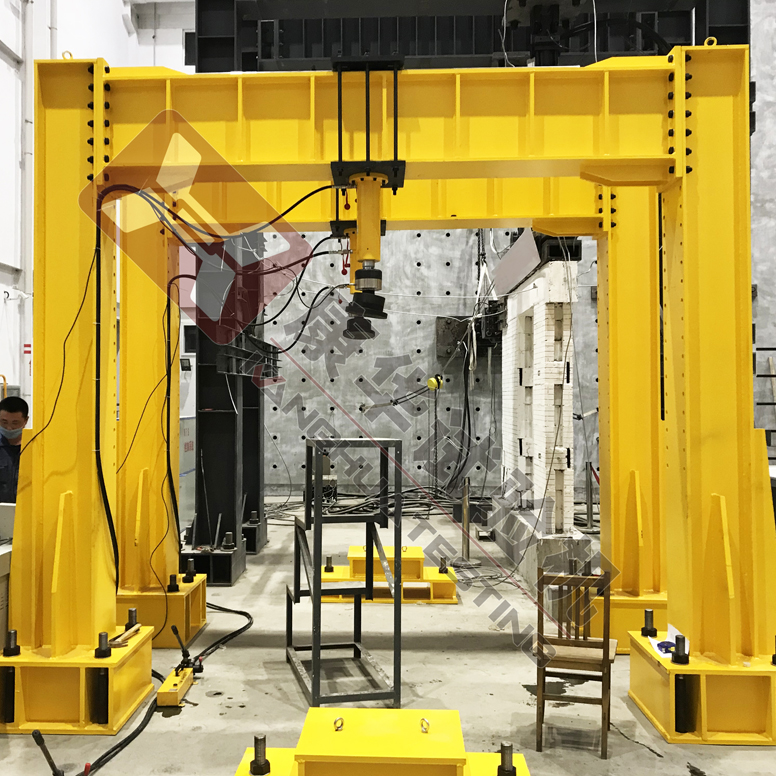

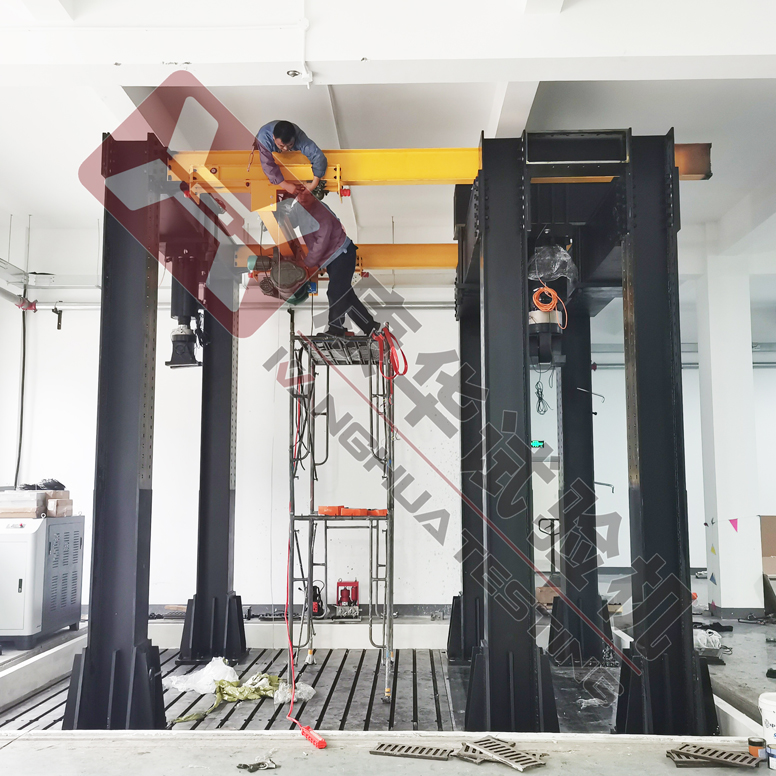

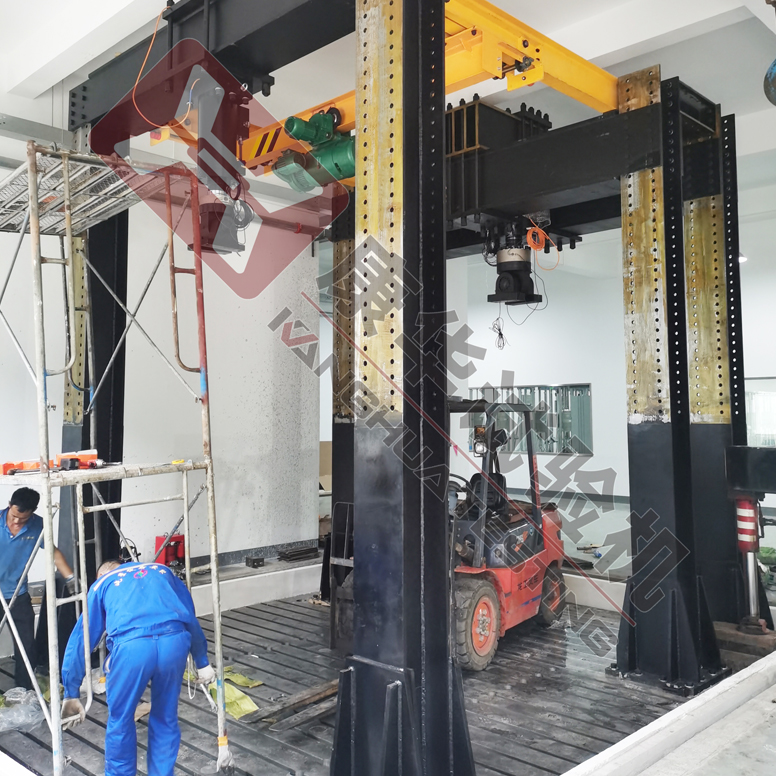

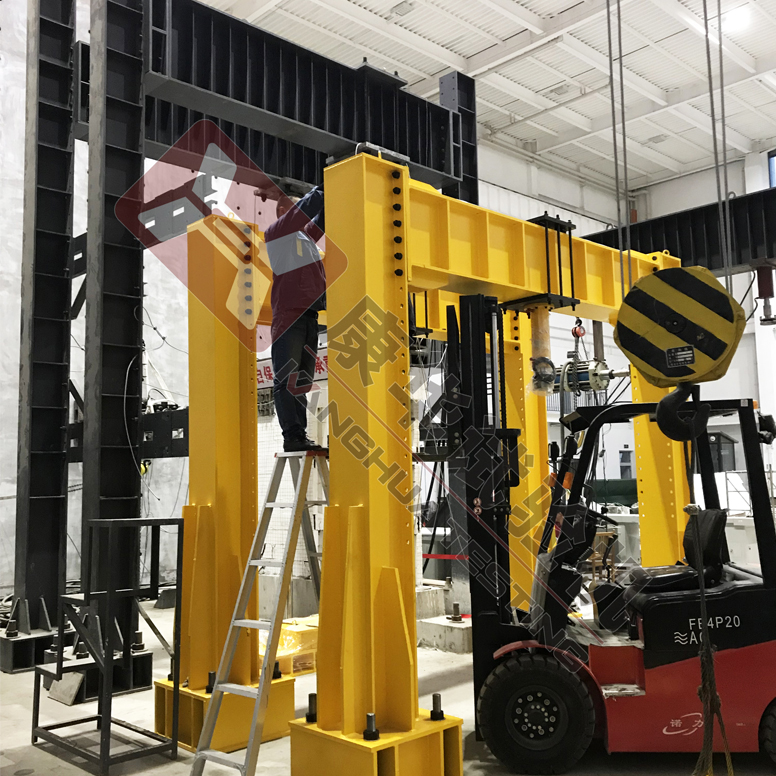

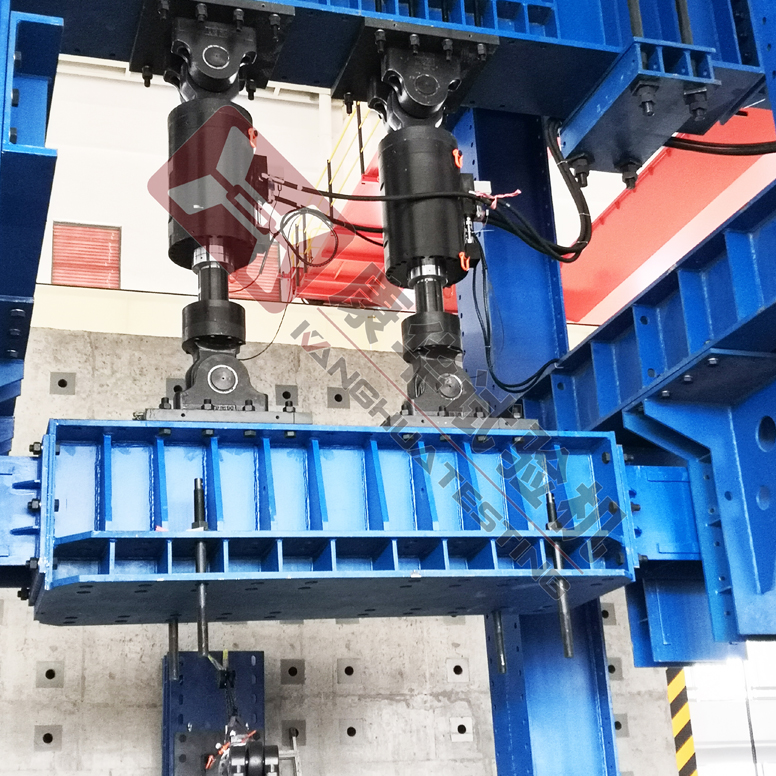

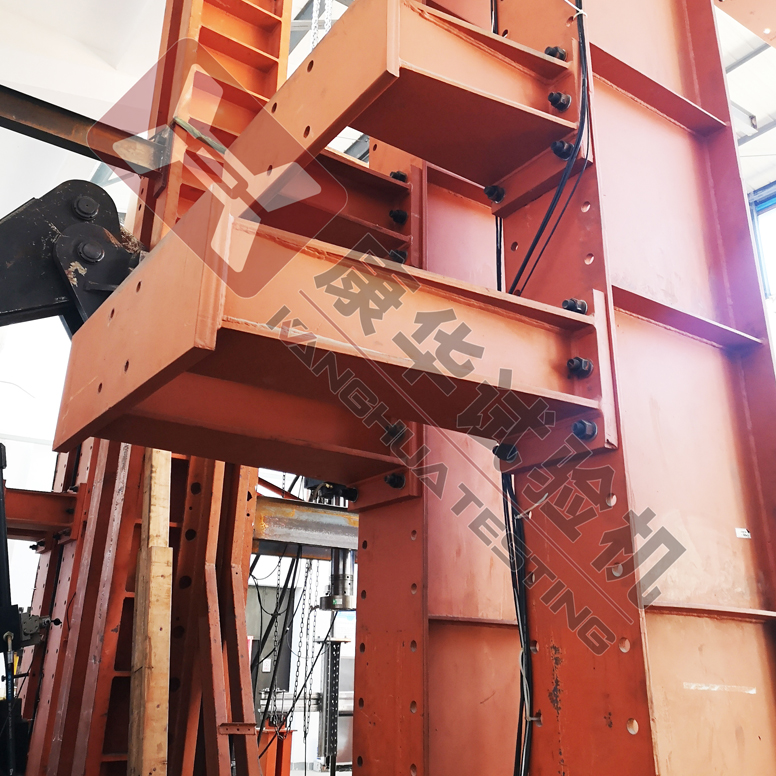

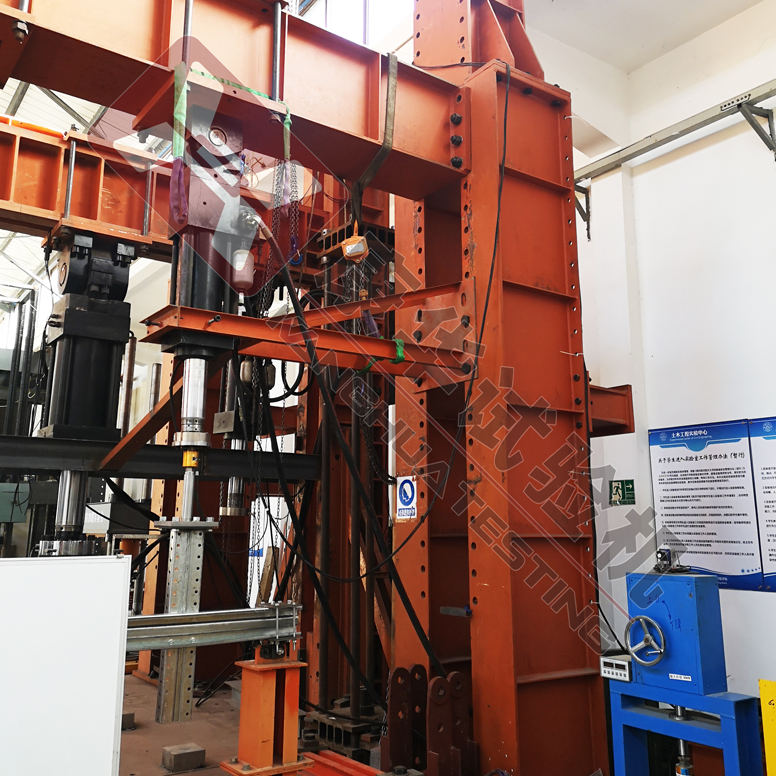

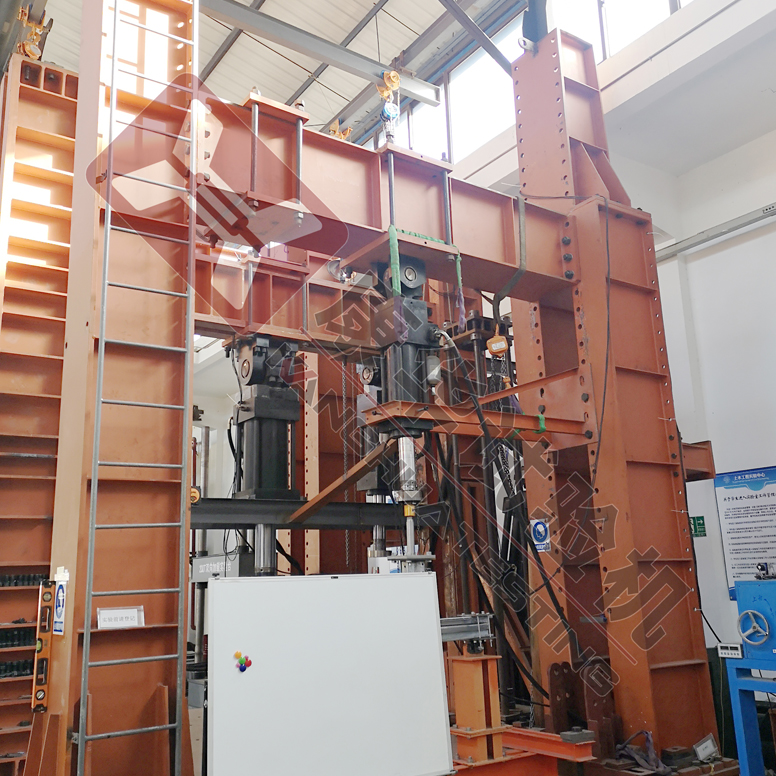

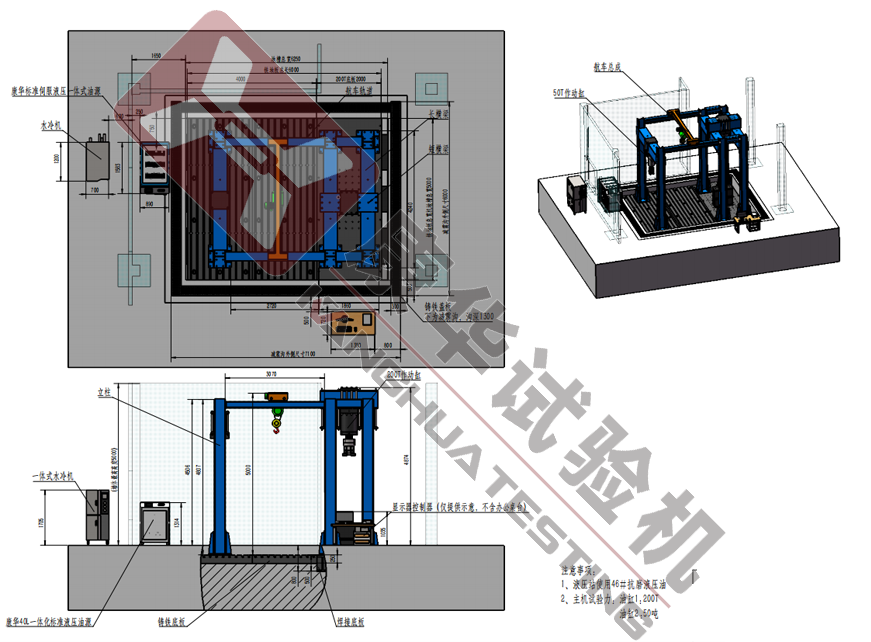

主机外形图
主要用途与适用范围
该试验系统由试验台座、加载框架、四通道伺服控制系统、液压动力系统和伺服作动器、试验附件等组成,可根据项目需要,对大型结构件进行拉伸、压缩、剪切、弯曲等类型试验,也可完成各种立柱、框梁、壁板、多墙结构及盒段等结构件的加载、保载及卸载等静力和疲劳试验。

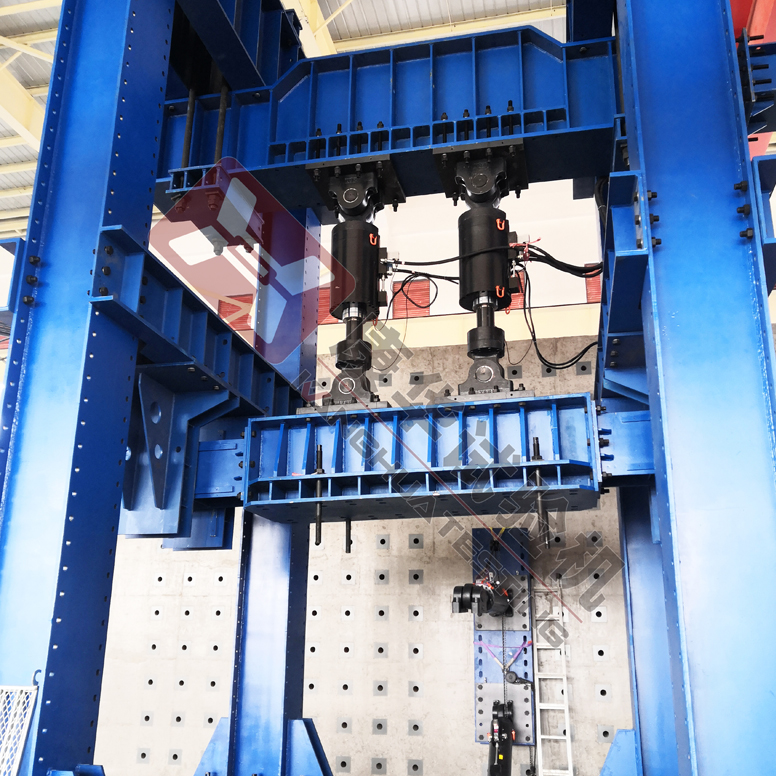

多个伺服直线作动器共用一个油源(泵站),多个作动器通过多通道液压分油器与油源连接,可进行单通道作动器加载试验,也可同时进行多通道加载试验。

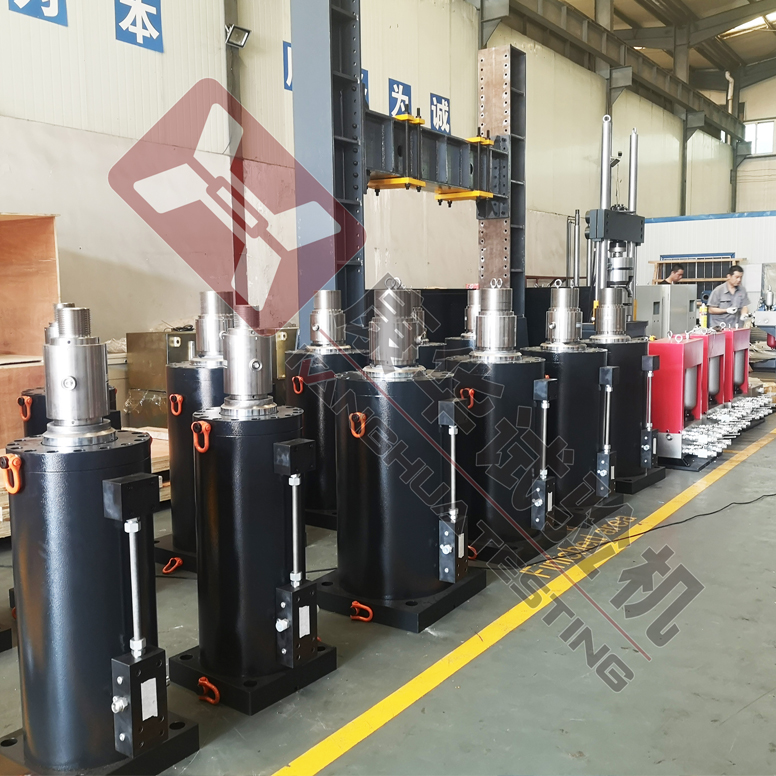

试验机作动器·主要技术指标
序号 | 项 目 名 称 | 技 术 规 格 | |
1 | 主机形式: | 框架加载结构(六立柱) | |
2 | 作动器1(1条) | 规格型号: | 2000KN/±100mm |
负载传感器: | 传力 DBSL-200t V17.12 | ||
位移传感器: | 德国NOVO | ||
伺服阀: | MOOG伺服阀 | ||
示值精度: | ± 1% | ||
安装方式: | 前铰接挂耳,后法兰连接 | ||
3 | 作动器2(1条) | 规格型号: | ±500KN/±150mm |
负载传感器: | 传力 DBSL-50t V17.12 | ||
位移传感器: | 德国NOVO | ||
伺服阀: | MOOG伺服阀 | ||
示值精度: | ± 1% | ||
安装方式: | 前铰接挂耳,后法兰连接 | ||
4 | 额定压力 | 21Mpa | |
5 | 测量范围 | 2%~100% |
